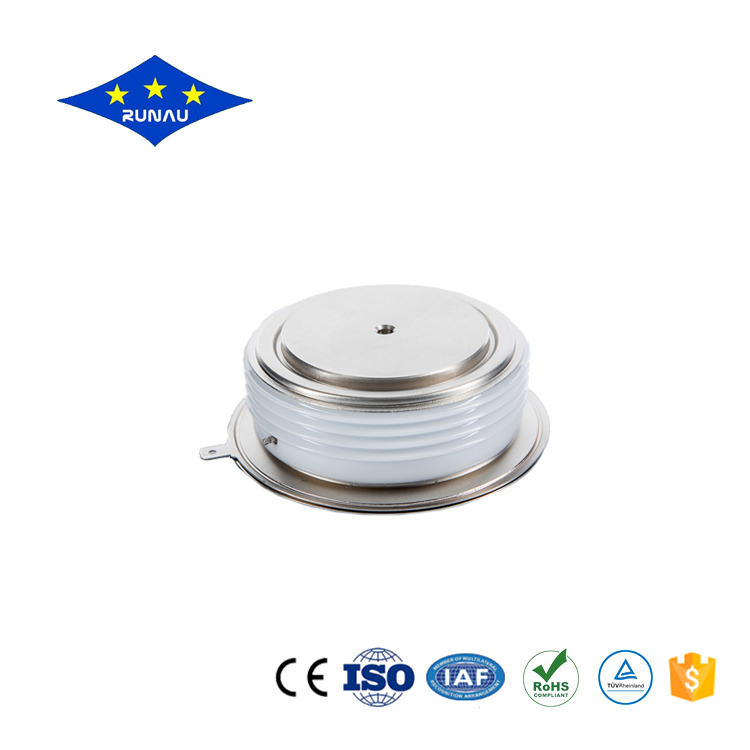

fast switch thyristor runau 2

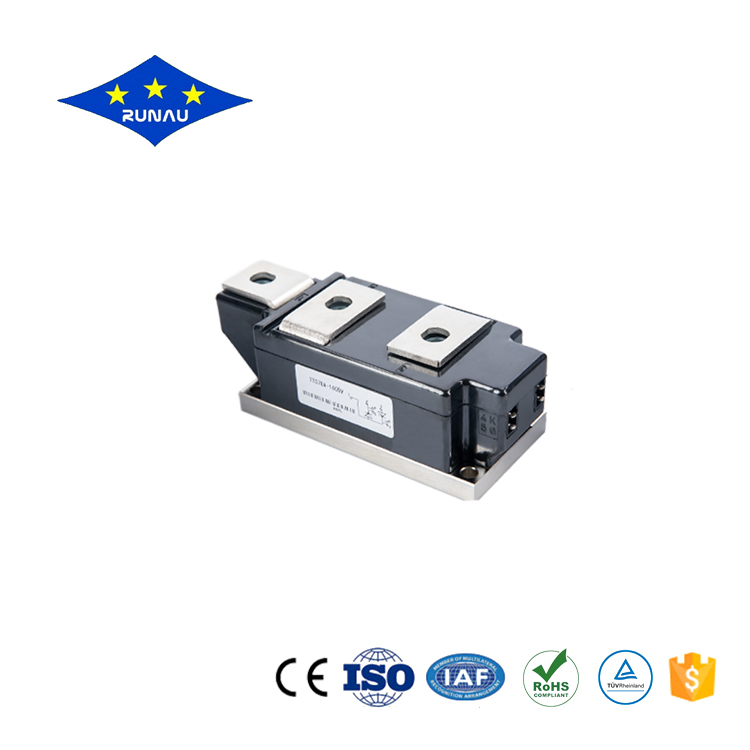

THYRISTOR POWER MODULE TT570A M460 RUNAU

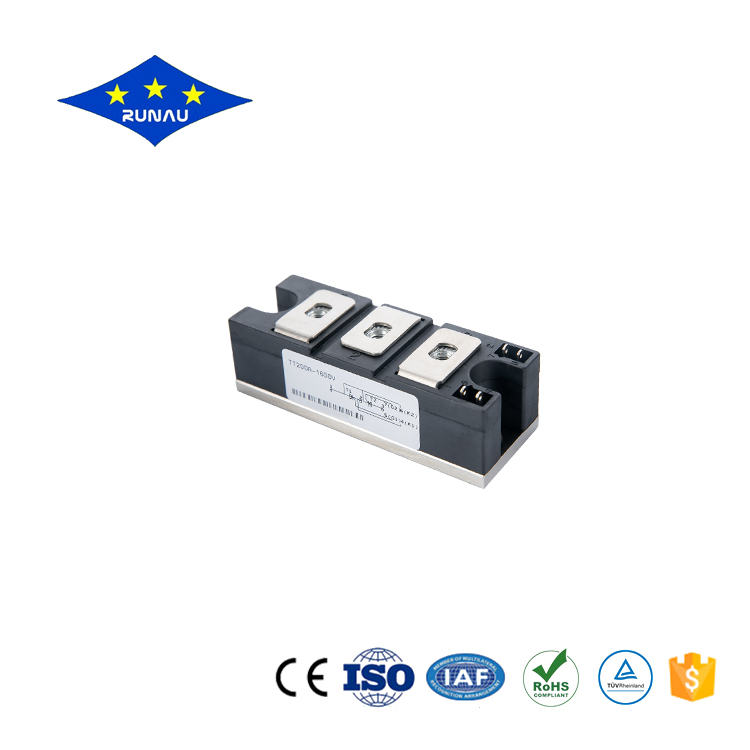

THYRISTOR POWER MODULE TT200A M234 RUNAU

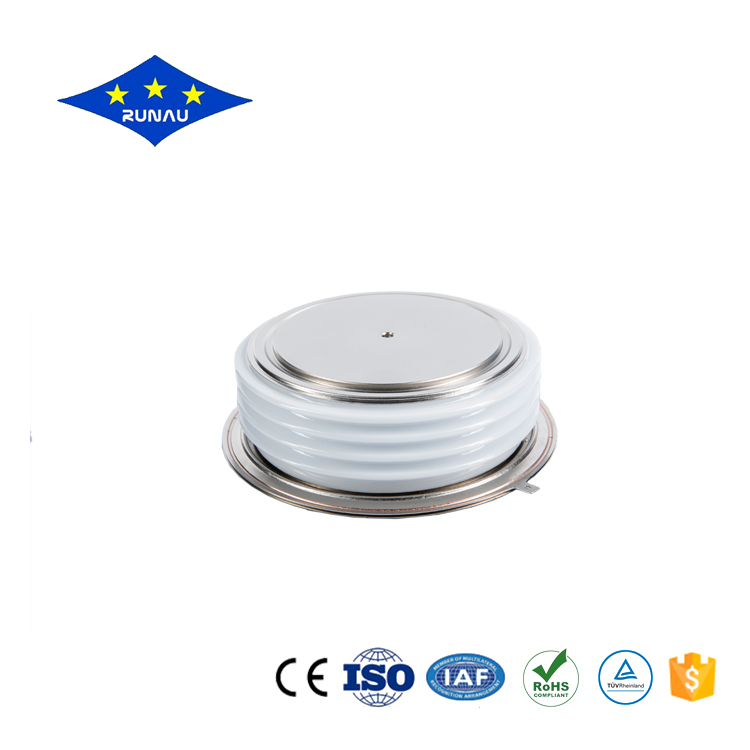

fast switch thyristor runau 1

Хоёр тиристор тус бүрдээ параллелаар зургаан тиристор буюу гурван MTX тиристорын цахилгаан модулийг урвуу холбож гурван фазын хүчдэлийн зохицуулагчийг бүрдүүлж, цахилгаан тэжээл ба хөдөлгүүрийн статорын хооронд холбодог.

Жишээлбэл, гурван фазын бүрэн хяналттай гүүр Шулуутгагч хэлхээний хувьд хөдөлгүүрийг асаахад зөөлөн асаагуур ашиглах үед тиристорын гаралтын хүчдэл аажмаар нэмэгдэж, тиристор бүрэн дуустал мотор аажмаар хурдасгана. Хөдөлгүүр нь хэвийн хүчдэлийг эхлүүлэх, эхлэх гүйдлийг багасгах, гүйдэл дамжуулахаас зайлсхийх зорилгоор нэрлэсэн хүчдлийн механик шинж чанарууд дээр ажилладаг. Хөдөлгүүр нь нэрлэсэн хурданд хүрэхэд эхлэх процесс дуусч, зөөлөн асаагуур нь тиристорыг дулааны алдагдлыг бууруулах, ашиглалтын хугацааг уртасгах зорилгоор хөдөлгүүрийн хэвийн үйл ажиллагаанд нэрлэсэн хүчдэлийг хангах зорилгоор тиристорыг тойрч гарах контактороор автоматаар сольж өгдөг. зөөлөн асаагуур, ажлын үр ашгийг дээшлүүлж, цахилгаан сүлжээнд гармоник бохирдлоос зайлсхийх.

Зөөлөн асаагуур нь зөөлөн эхлэх процессын эсрэг зөөлөн зогсоох функцийг өгч чаддаг. Хүчдэл аажмаар буурч, хурд нь аажмаар тэг болж буурч, чөлөөт зогсолтоос үүсэх эргэлтийн цохилтоос зайлсхийх болно. Зөөлөн эхлэлийг ашиглах үед эхлэх гүйдэл нь ерөнхийдөө нэрлэсэн гүйдлийн 2 ~ 3 дахин их, сүлжээний хүчдэлийн хэлбэлзлийн түвшин ерөнхийдөө 10% дотор байх ба бусад тоног төхөөрөмжид үзүүлэх нөлөө маш бага байна.

Өдөр тутмын засвар үйлчилгээ хийхдээ зөөлөн эхлэлийн орчны нөхцлийг байнга шалгаж байх хэрэгтэй. Зөөлөн асаагуурын эргэн тойронд түүний агааржуулалт, дулаан ялгаруулалтанд саад болж буй зүйл байгаа эсэхийг шалгаж, зөөлөн асаагуурын эргэн тойронд хангалттай зай (150мм-ээс дээш) байгаа эсэхийг шалгаж, түгээлтийн шугамын хавчаарууд сул байгаа эсэхийг тогтмол шалгаж, дулаан ялгаруулалтанд нөлөөлөхөөс зайлсхийх, температурын хэт их өсөлтөөс болж тиристорыг гэмтээхээс урьдчилан сэргийлэх тоос. Үүний зэрэгцээ тоосжилтоос үүдэлтэй алдагдал, богино холболтын ослоос зайлсхийх боломжтой.

Тиристор нь зөөлөн асаагуурт хувьсах гүйдлийн хүчдэлийн зохицуулагчаар ажилладаг байв. Бага хүчдэлийн хэрэглээнд (оролтын хүчдэл: 380V), урагш ба урвуу давтагдсан нэрлэсэн хүчдэл (VDRM, VRRM) 1200В хүчдэлийг сонгохыг зөвлөж байна. Дунд хүчдэлийн хэрэглээнд (оролтын хүчдэл: 660V), урагш ба урвуу давтагдсан нэрлэсэн хүчдэл (VDRM, VRRM) 2200V ба түүнээс дээш хүчдэлийг сонгохыг зөвлөж байна. Өндөр хүчдэлийн хэрэглээнд (оролтын хүчдэл≥1100V) урагш ба урвуу давтагдсан нэрлэсэн хүчдэл (VDRM, VRRM) 3500V ба түүнээс дээш хүчдэлийг сонгохыг зөвлөж байна. 6КВ эсвэл 10КВ-ын зөөлөн асаагуурт өндөр хүчдэл шаардагдах тиристорыг паралель урвуу холбож дараа нь цуваа холбоно. 6КВ-ын зөөлөн асаагуурт 6 тиристор хэрэгтэй (3 бүлэгт урвуу холбогдсон 2 тиристор зэрэгцээ). 10КВ-ын зөөлөн асаагуурт 10 тиристор хэрэгтэй (2 бүлүүрт 5 бүлэгт урвуу холбогдсон). Тиристор дээрх тэсвэрлэх хүчдэл нь 2000В, давтамжгүй давтамжтай хүчдэл - V байна.DSM ба VRSM сонгосон тиристорын 6500В-оос дээш байх ёстой.

Рунау Электроникс нь ялангуяа өндөр гүйдэл (3000А-аас дээш) ба өндөр хүчдэлийн (6000В-аас дээш) хэрэглээнд зөөлөн эхлэл, тиристор ба тэжээлийн модулийг хангах чадвартай. Найдвартай чанар, хүчтэй чадвар нь хамгийн бага хөрөнгө оруулалтыг хамгийн их гүйцэтгэлийг хэрэгжүүлэх боломжийг олгодог. Рунау тиристорын дамжуулагч хүчдэлийн уналт, гүйдлийн хүч чадал, нөлөөлөл ба хүчдэлийн эсэргүүцэл зэрэг нь дээр дурдсан бүх шинж чанарууд нь зөөлөн асаагуурын өргөн хэрэглээний бүх нийтийн шаардлагыг бүрэн хангасан.

Тиристор Сонгон шалгаруулалт R-г санал болгохжишиг

Хөдөлгүүрийн хүч

(KW / In: 380V)

Зөөлөн асаагуур ашигласан тиристор (VDRM / VRRM)

Хөдөлгүүрээр үнэлэгдсэн гүйдэл (A)

Зөөлөн асаагуур ашигласан тиристор ITAV (A)

Кейсийн горим

22

1200

44

MTC90

Модуль

30

60

MTC110

37

74

MTC135

45

90

MTC160

55

110

MTC185

75

150

MTC200

90

180

MTC250

110

220

MTC350

135

270

MTC400

150

300

MTC500

200

400

KP600

Капсулын хавтан

250

500

KP800

320

640

KP1000

400

800

KP1200

500

1000

KP1500

Ердийн бүтээгдэхүүн

Фазын хяналттай тиристор

Бага хүчдэл

KP1200A-1600V

KP1500A-1600V

KP1800A-1600V

KP2500A-1600V

Дунд хүчдэл

KP800A-4200V

KP1000A-4200V

KP1200A-4200V

Өндөр хүчдэлийн

KP350A-6500V

KP730A-6500V
